模块与基座，按需选购
每块新板只做中间两块板

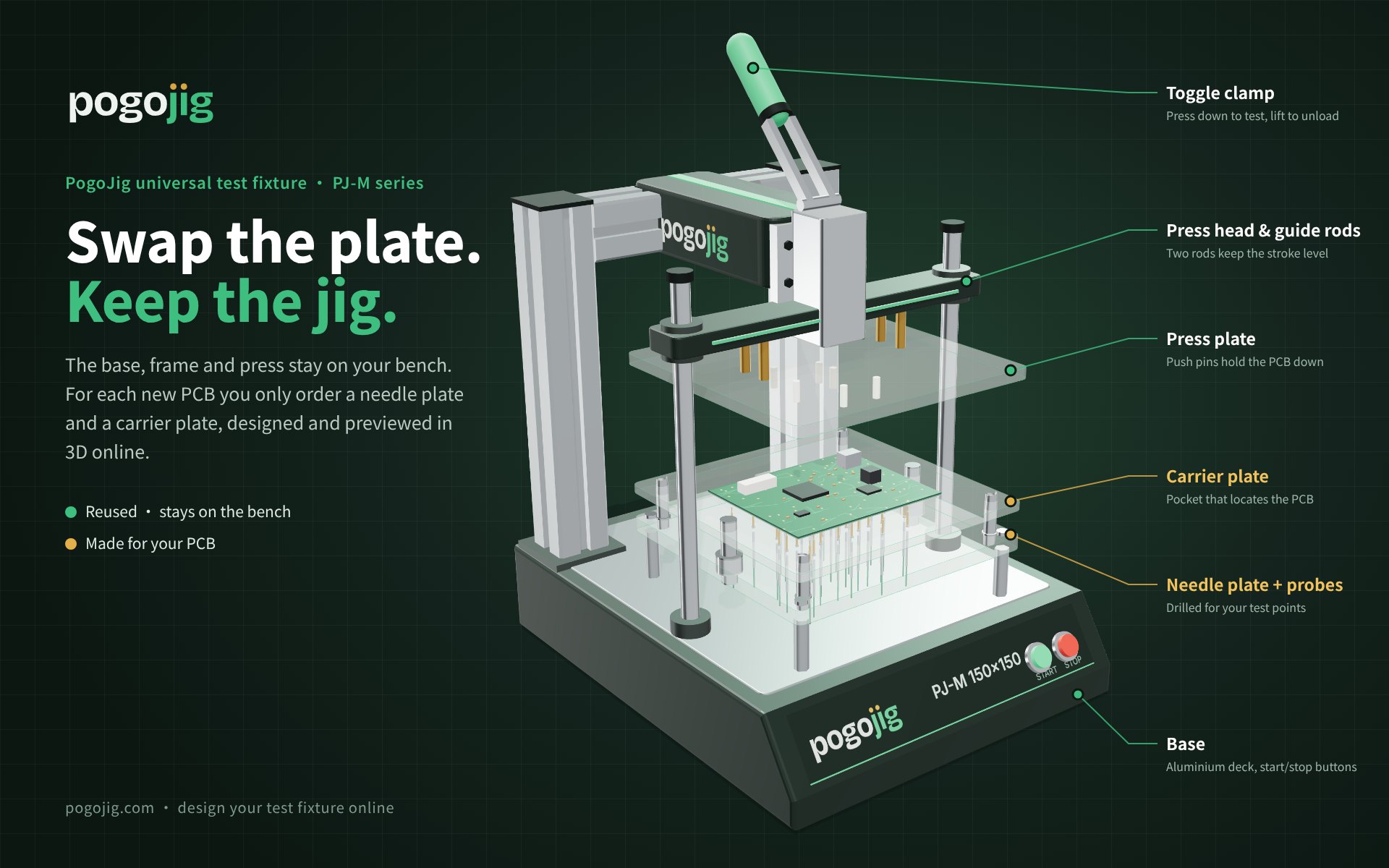

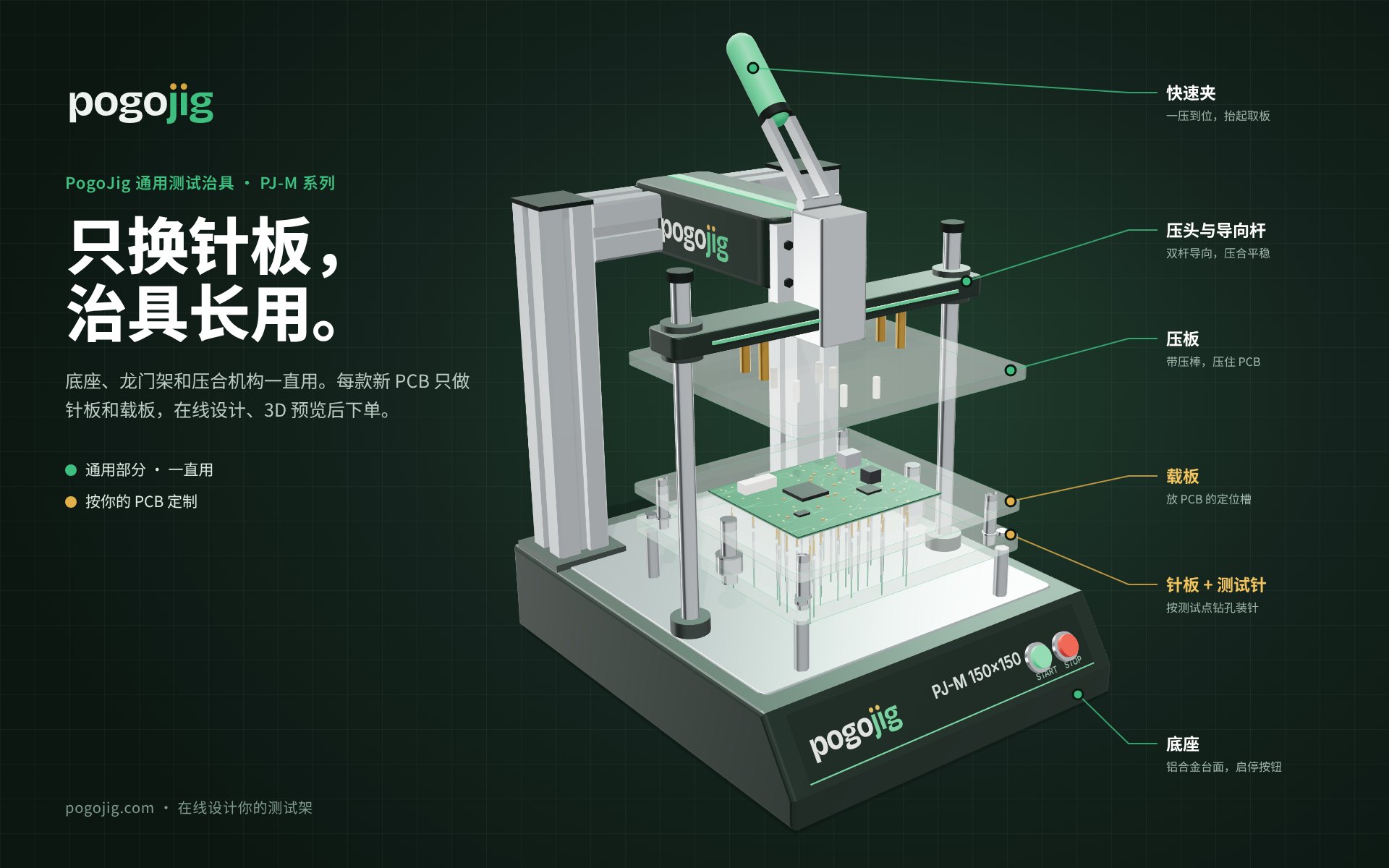

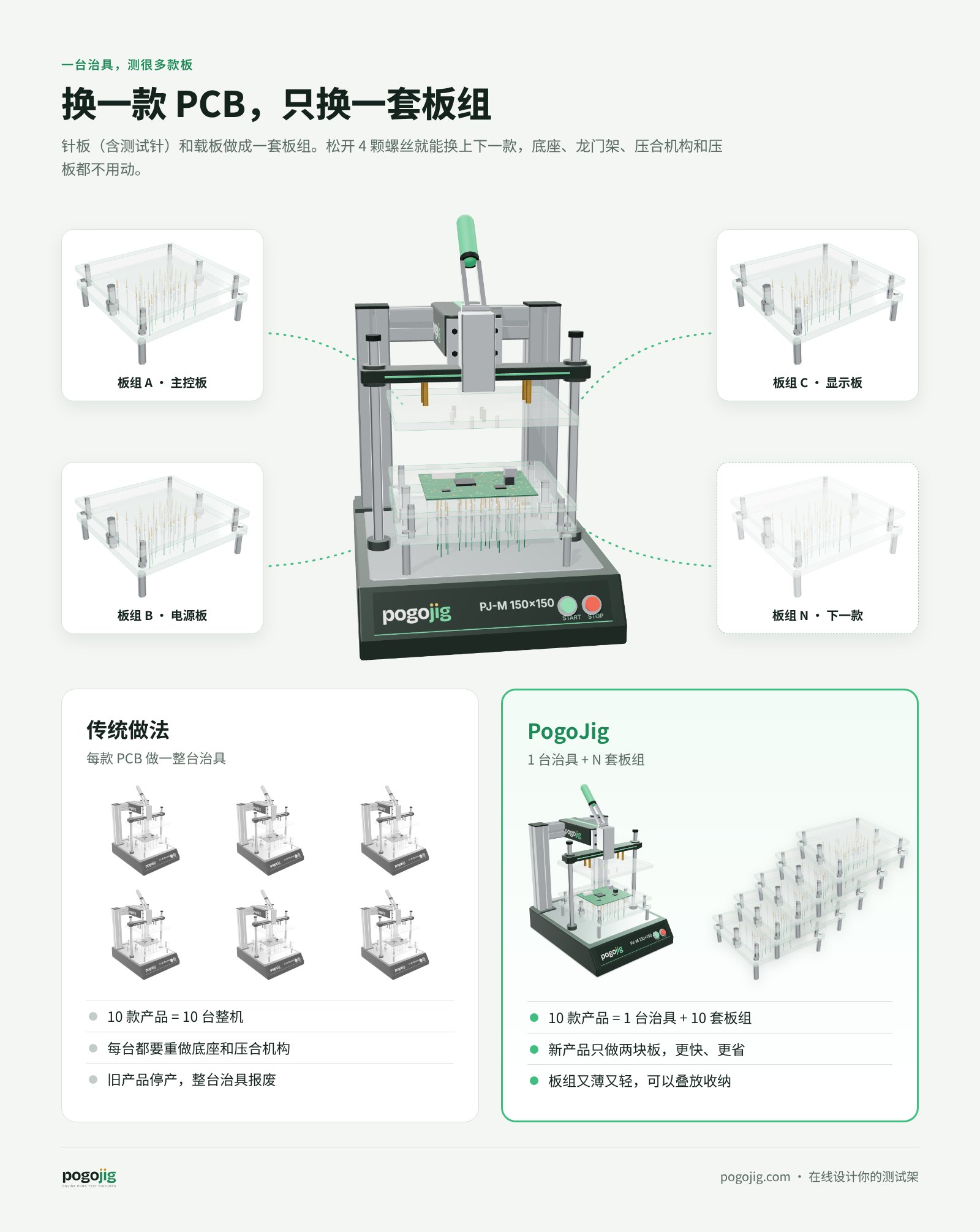

底座、压板、导向轴、弹簧这些结构件是通用的，可以一直用。换一块 PCB，只需要换上新的针板和载板。
¥
更省钱
只加工两块板，不用每次重做整套治具。
⟲
更快
结构件现成，板件做好就能装上开测。
♻
更环保
旧治具不用整套报废，底座和压合机构继续用。
下单前先看 3D
在线看到你的测试架

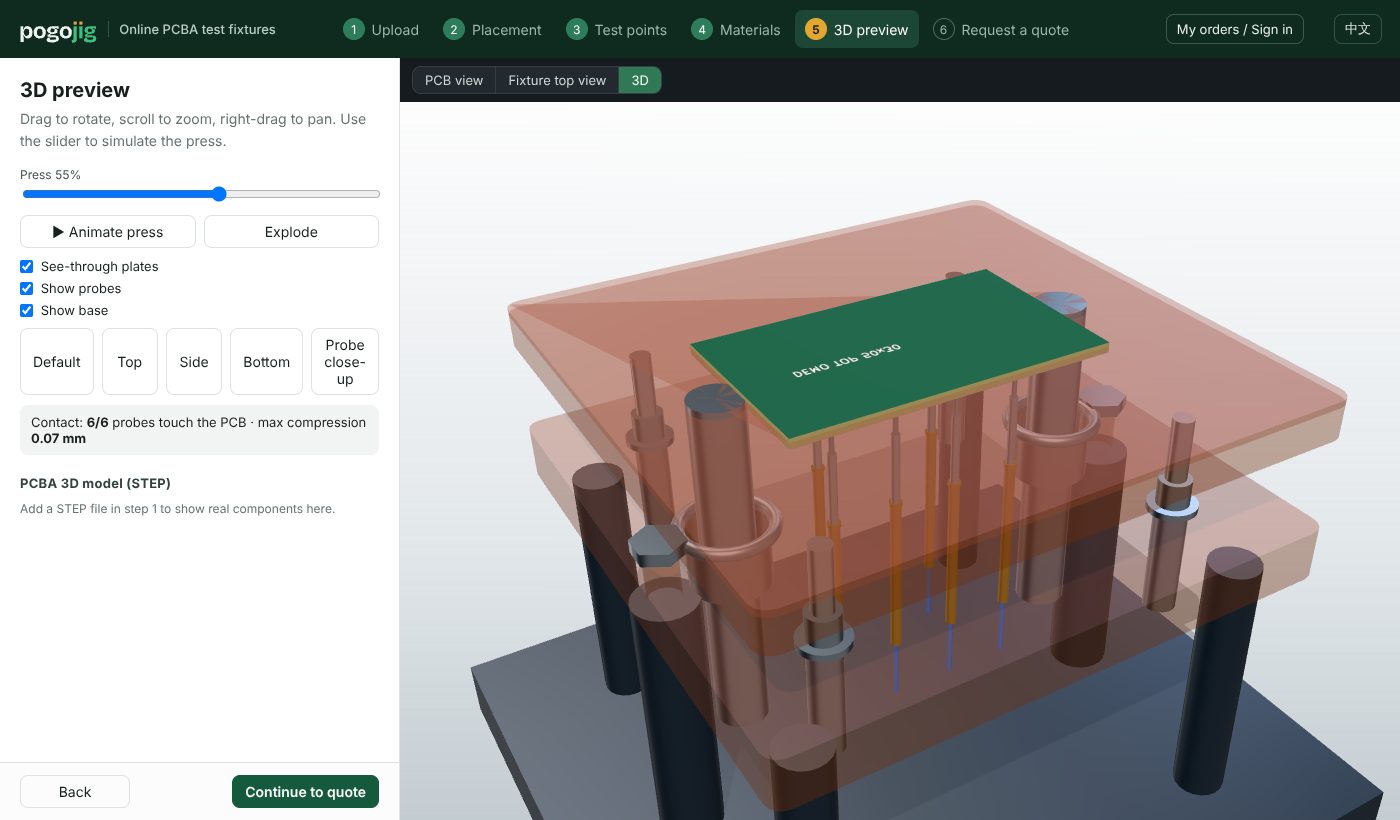

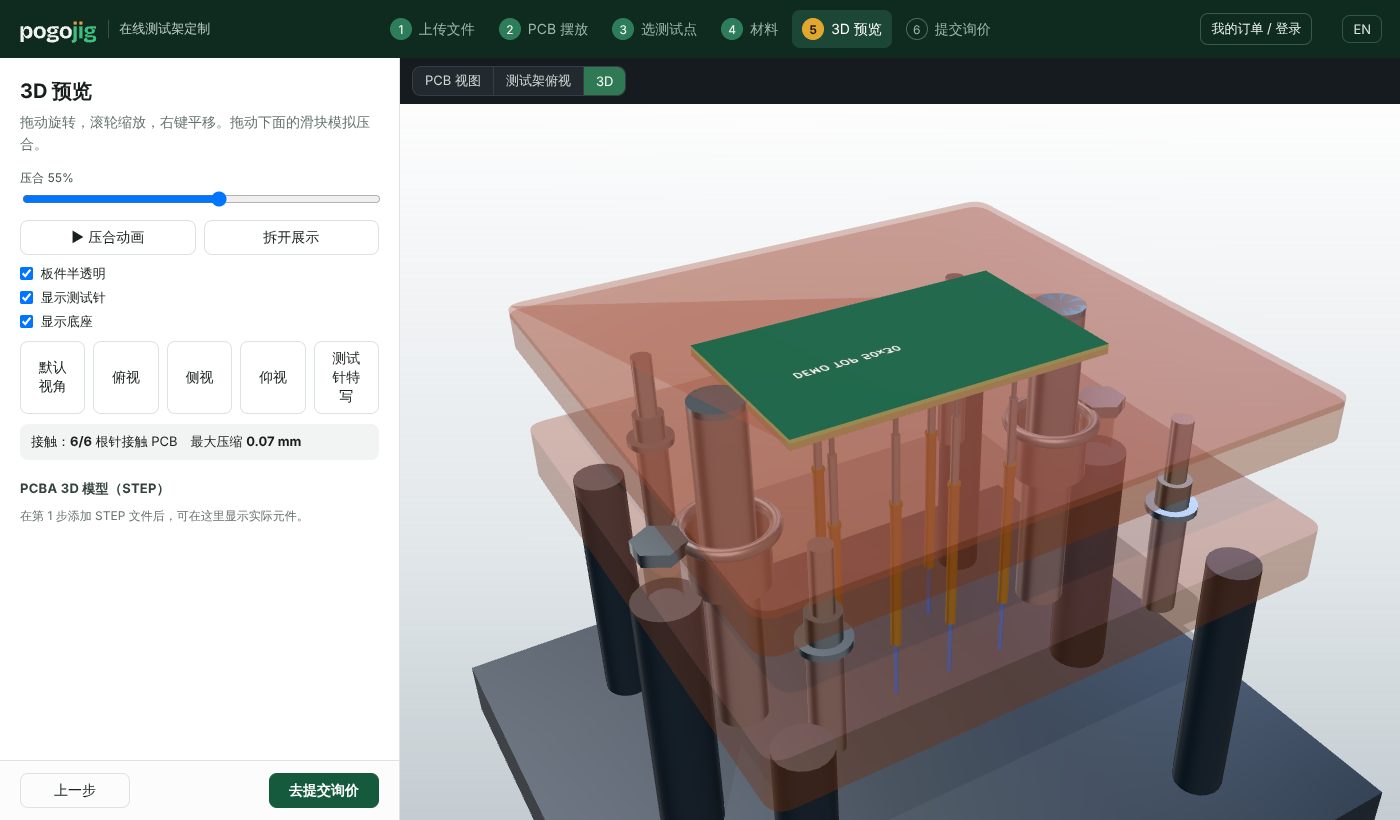

上传后系统自动识别焊盘，你点选测试点、选针型，测试架的 3D 模型马上生成。可以旋转、拆开、模拟压合，有 STEP 文件还能显示实际元件，提前发现针和元件打架。
用示例板试试pogojig.com/design

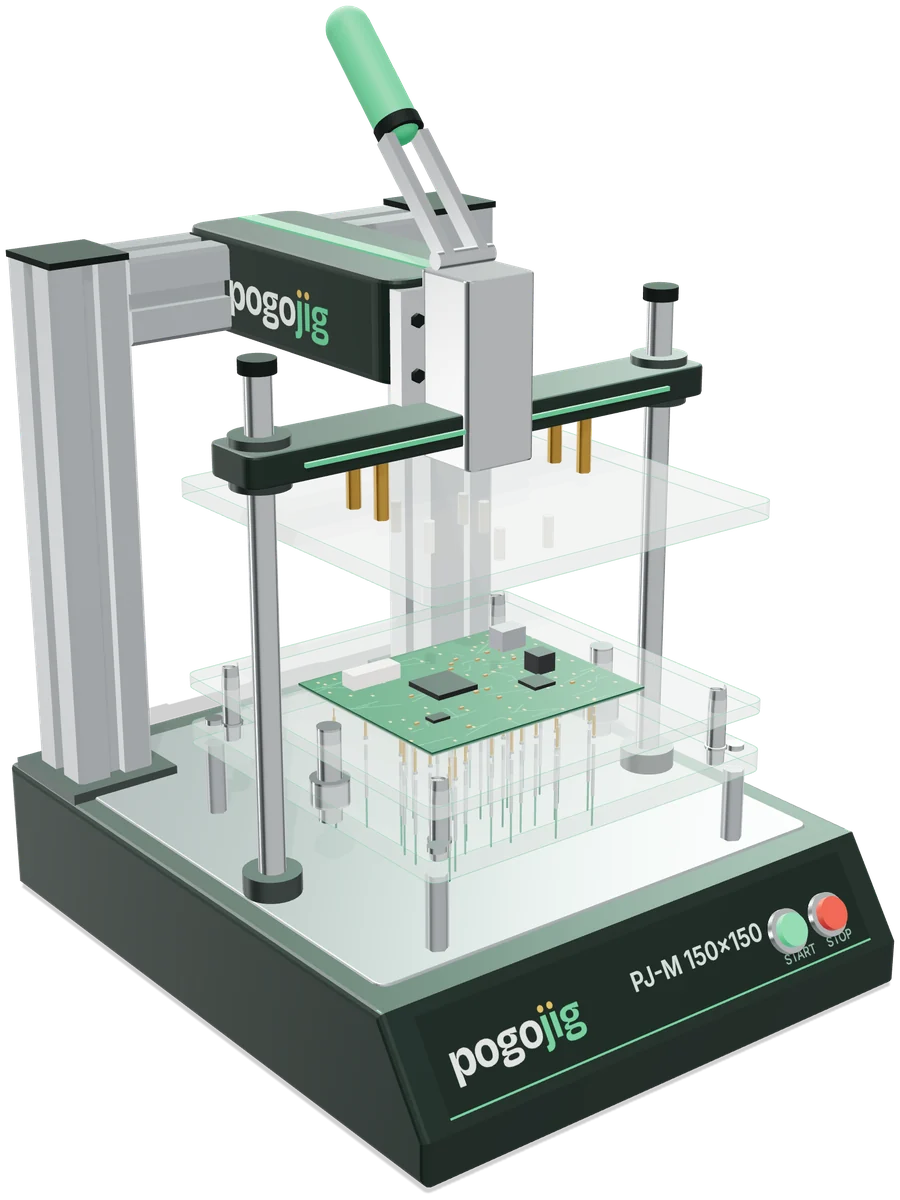

通用治具 · PJ-M 系列
按 PCB 尺寸选型号
型号里的尺寸就是能测的最大 PCB。在线设计时，系统会按你的 PCB 自动推荐型号。

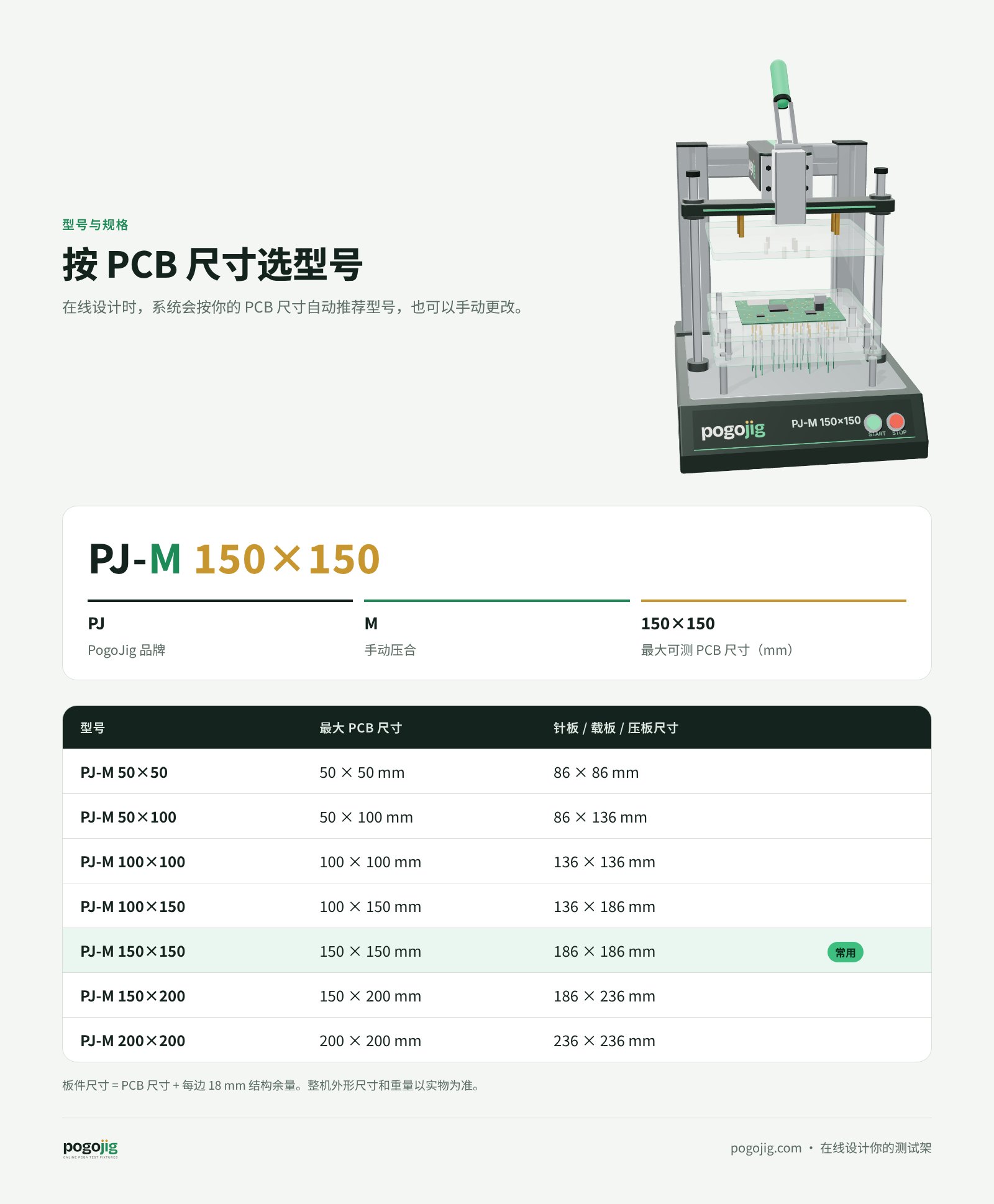

| 型号 | 最大 PCB 尺寸 | 针板 / 载板 / 压板尺寸 | |
|---|---|---|---|
| PJ-M 50×50 | 50 × 50 mm | 86 × 86 mm | |
| PJ-M 50×100 | 50 × 100 mm | 86 × 136 mm | |
| PJ-M 100×100 | 100 × 100 mm | 136 × 136 mm | |
| PJ-M 100×150 | 100 × 150 mm | 136 × 186 mm | |
| PJ-M 150×150 | 150 × 150 mm | 186 × 186 mm | 常用 |
| PJ-M 150×200 | 150 × 200 mm | 186 × 236 mm | |
| PJ-M 200×200 | 200 × 200 mm | 236 × 236 mm |
板件尺寸 = PCB 尺寸 + 每边 18 mm 结构余量。
资料下载
产品介绍
产品介绍
换板说明
换板说明
型号规格
型号规格

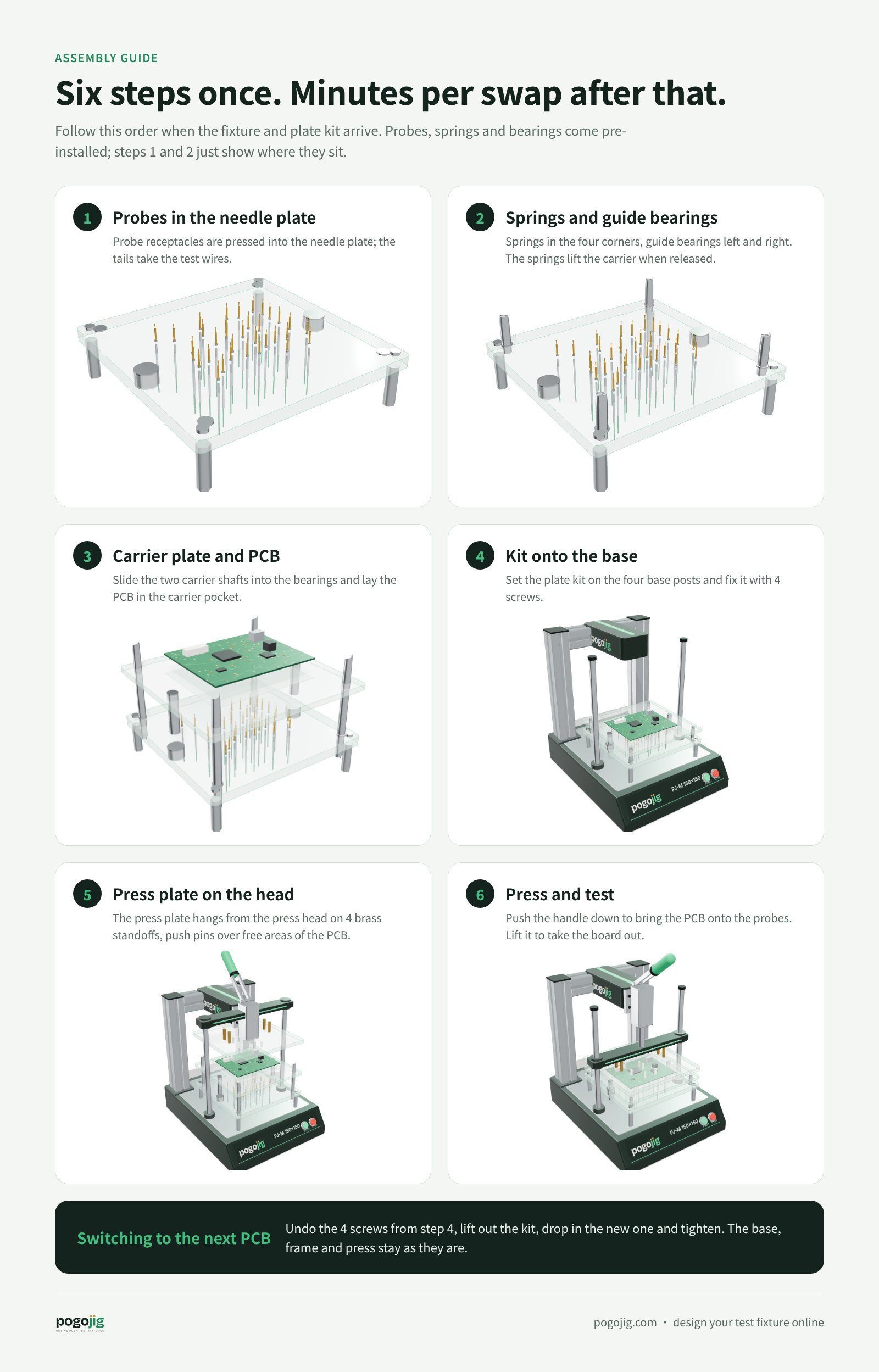

组装说明
组装说明上传、预览、开测。
怎么做
- 1
上传 PCB 文件
Gerber ZIP 或 Eagle .brd，可附 STEP 3D 模型。
- 2
选测试点和针型
点选焊盘或框选，系统按焊盘大小和间距推荐针型，冲突实时提示。
- 3
3D 预览压合
拖动旋转、模拟压合，确认每根针都接触到位。
- 4
提交询价
工程师核对方案后报价，确认后付款生产，进度在“我的订单”里随时查看。
四种测试针
细间距、常规、大焊盘和 10 A 大电流针，按焊盘自动推荐。
主流 EDA 都支持
KiCad、Altium、Eagle / Fusion 360、PADS、Allegro、嘉立创 EDA 导出的 Gerber 都能识别。
先审核后付款
工程师核对后报价，你确认了才付款。
